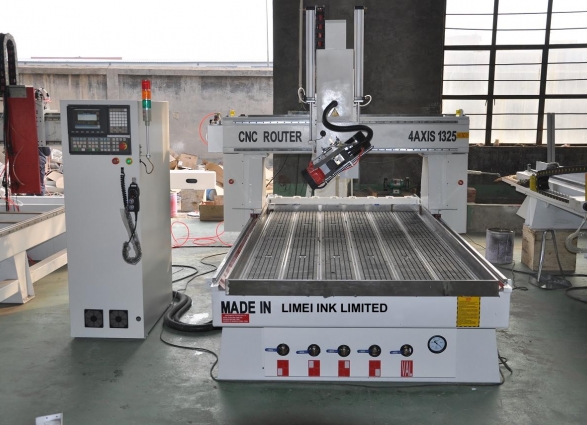

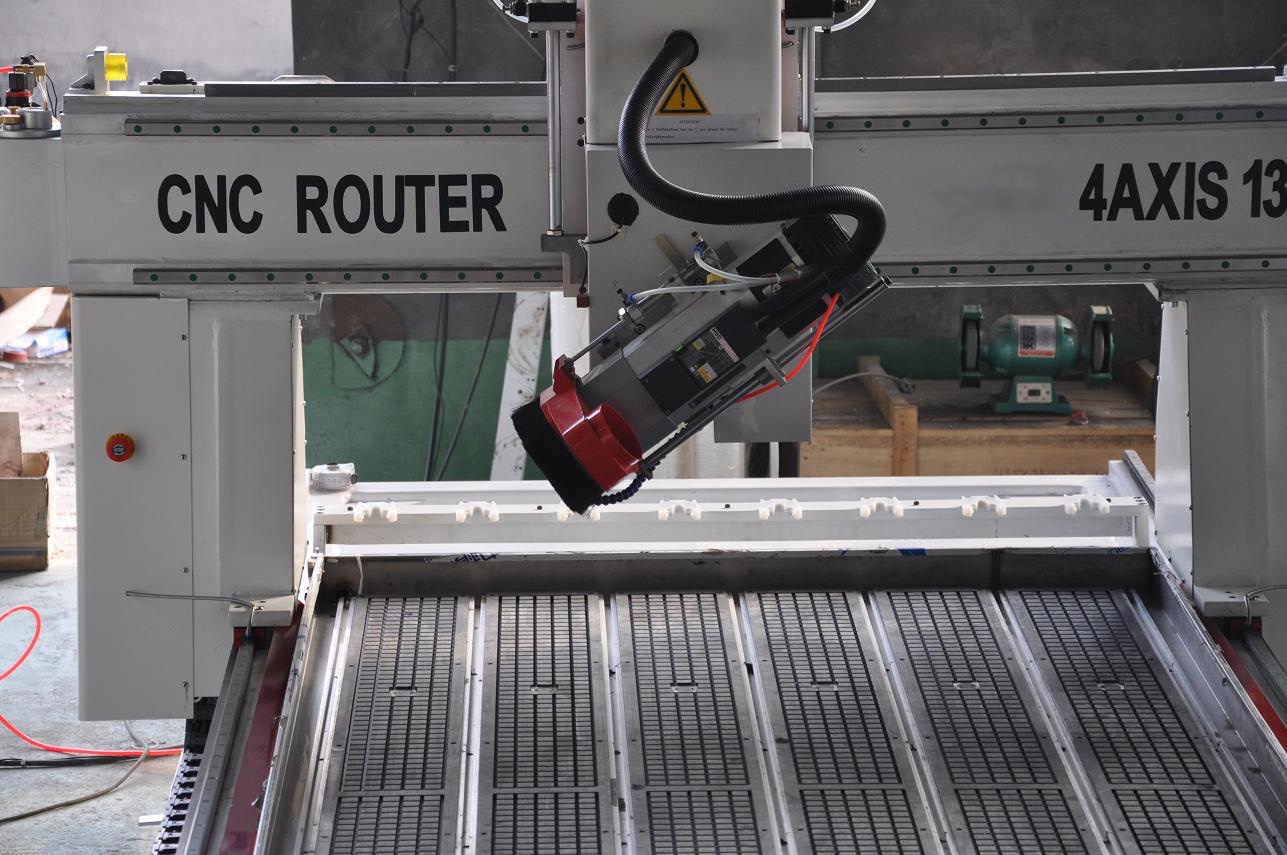

4-х осевой фрезерно-гравировальный станок

Производитель разрабатывает портальные и двойные столы с 4 осями для удовлетворения различных производственных потребностей. Фрезерный станок с ЧПУ с подвижным столом - идеальное решение для деревообрабатывающих предприятий. Этот фрезерный станок с ЧПУ также известен своей универсальностью и долговечностью.

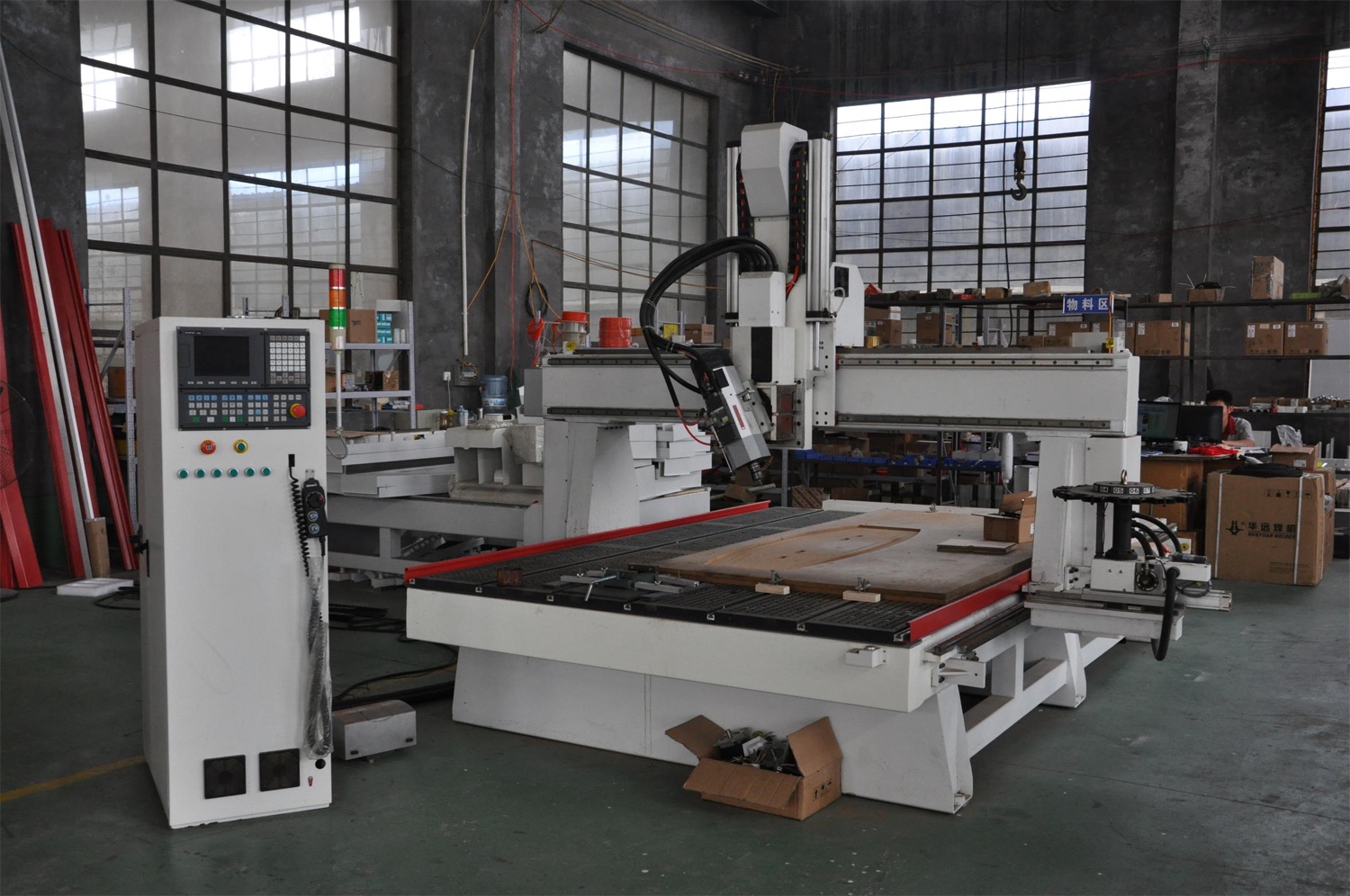

Его конструкция чрезвычайно эффективна, конструкция позволяет использовать сразу два стола (две части стола) фрезерные станки с ЧПУ для непрерывного производства и резки. Благодаря этой функции платформу стола ЧПУ станка можно загружать, не прерывая работу станка и производства, которое происходит на другой части стола. Его сверхпрочная чугунная рама имеет тенденцию естественным образом поглощать или ослаблять любые режущие вибрации.

Портал, портальная опора, рама машины с утолщением стали после обработки травлением.

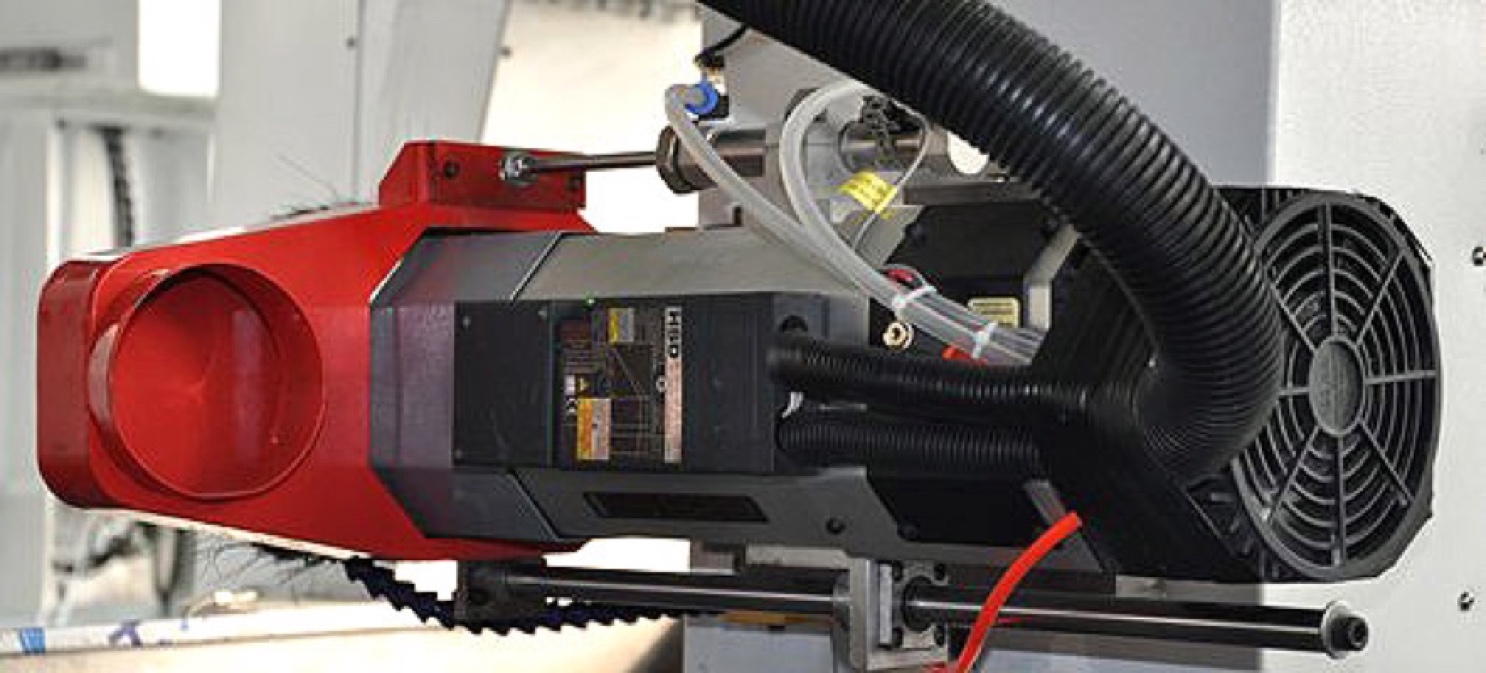

Шпиндель с воздушным охлаждением, итальянского производства с функцией автоматической смены инструмента.

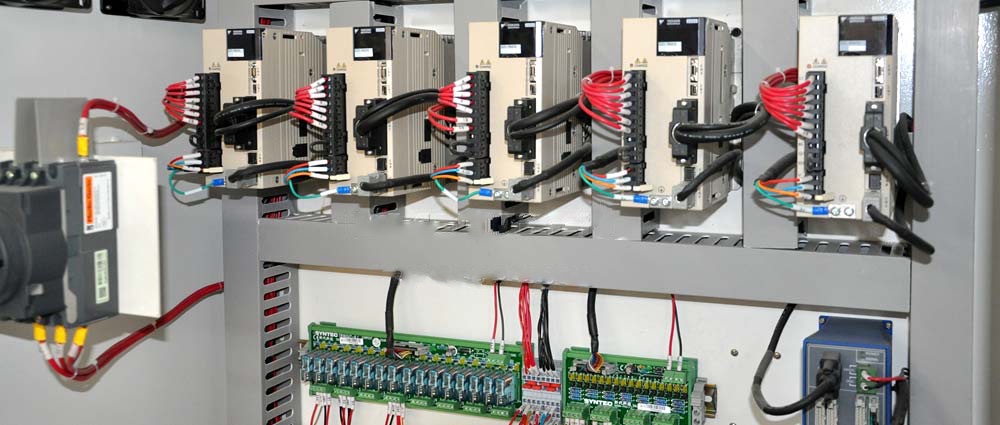

Электрические компоненты, шкаф, электропроводка соответствует стандарту IEC & ANSI.

Серво-приводная система производства Японии.

Система передачи: шариковый винт производства Германии, Тайваня или Японии, линейная направляющая, высококачественная реечная передача.

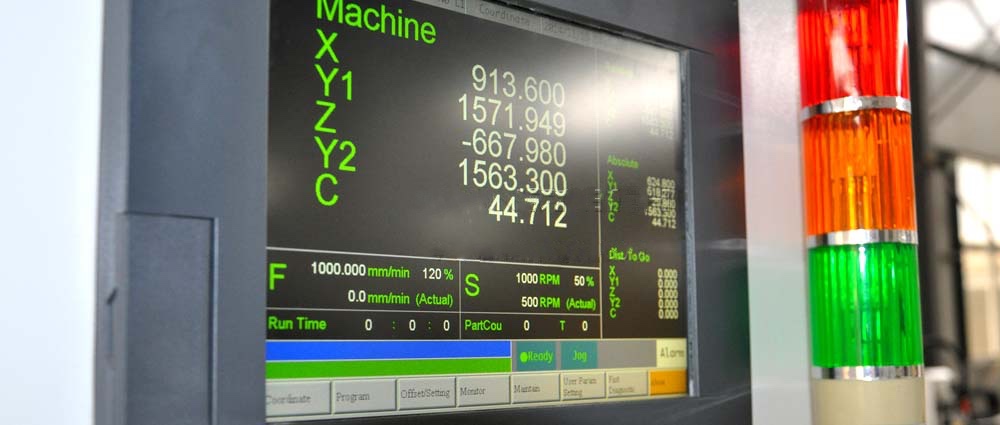

Тайваньская система управления Syntec, платформа для ПК с интерфейсом USB.

Показать больше
Характеристики

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗЕРНО-ГРАВИРОВАЛЬНОГО СТАНКА С 4-ОЙ ОСЬЮ

ATC (смена инструмента)

Смена инструмента на 8 мест (ISO30-ER32)

X,Y,Z,A рабочая зона

1300 * 2500 * 400мм * 180 градусов

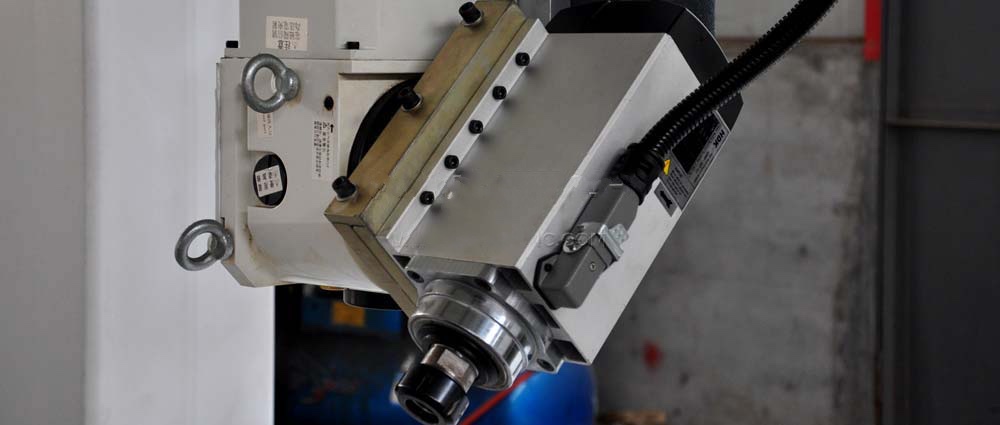

Редуктор шпинделя (поворотный)

Sanyang(Тайвань) – 4-ая ось

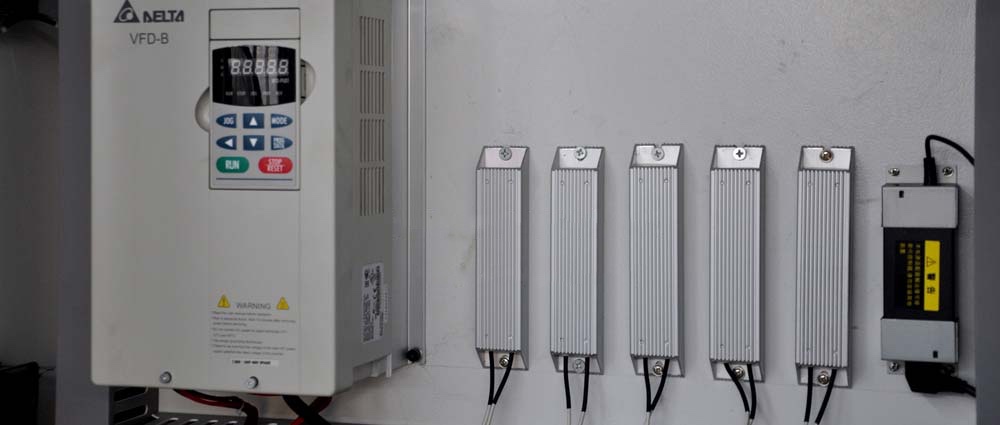

Инвертор

Delta -11кВт(Тайвань)

Шпиндель

9кВт(24000 об./мин.)

Драйвер и мотор

YASKAWA(Япония), серво драйвер и мотор 850 Вт

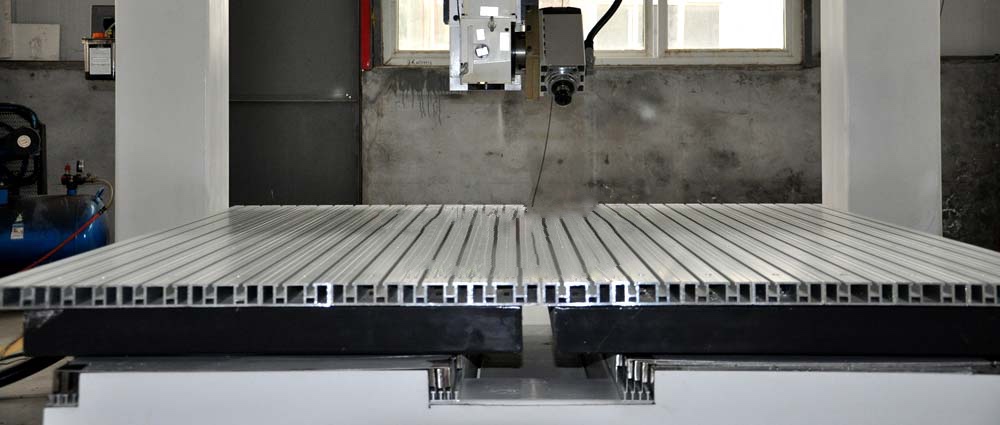

Система вакумного прижима

6 зон

X, Y, Z точность хода и позиционирования

±0.02/300мм

X, Y, Z точность повторного позиционирования

±0.02мм

Рама

Утолщенная стальная конструкция (9мм)

X, Y оси

Косозубая рейка и шестерня и 30мм (Hiwin) направляющая(Тайвань)

Z ось

Немецкая шарико-винтовая пара и 30мм (Hiwin) направляющая(Тайвань)

Maкс. скорость перемещения

50,000 мм/мин.

Mакс. скорость работы

25,000 мм/мин.

Рабочее напряжение

AC 220В/50-60Гц, 3 фазы

Гарантия

1 год

Язык команд

G код

Система контроля

Syntec 6Мб c USB интерфейсом (Tайвань)

Софт(программа)

Alphacam (англ.версия)  /  Artcam (англ.версия)

Кнопки экстренного выключения

SCHNEIDER и Omron(Япония)

Размеры в упаковке

3300 * 2200 * 2050мм

Время автосмены инструмента

8 секунд

Брутто

1,950kг

Дополнительную информацию о комплектации станка Вы можете посмотерть здесь /files/ck/file/quick-folder/4_h_osevoy.pdf
