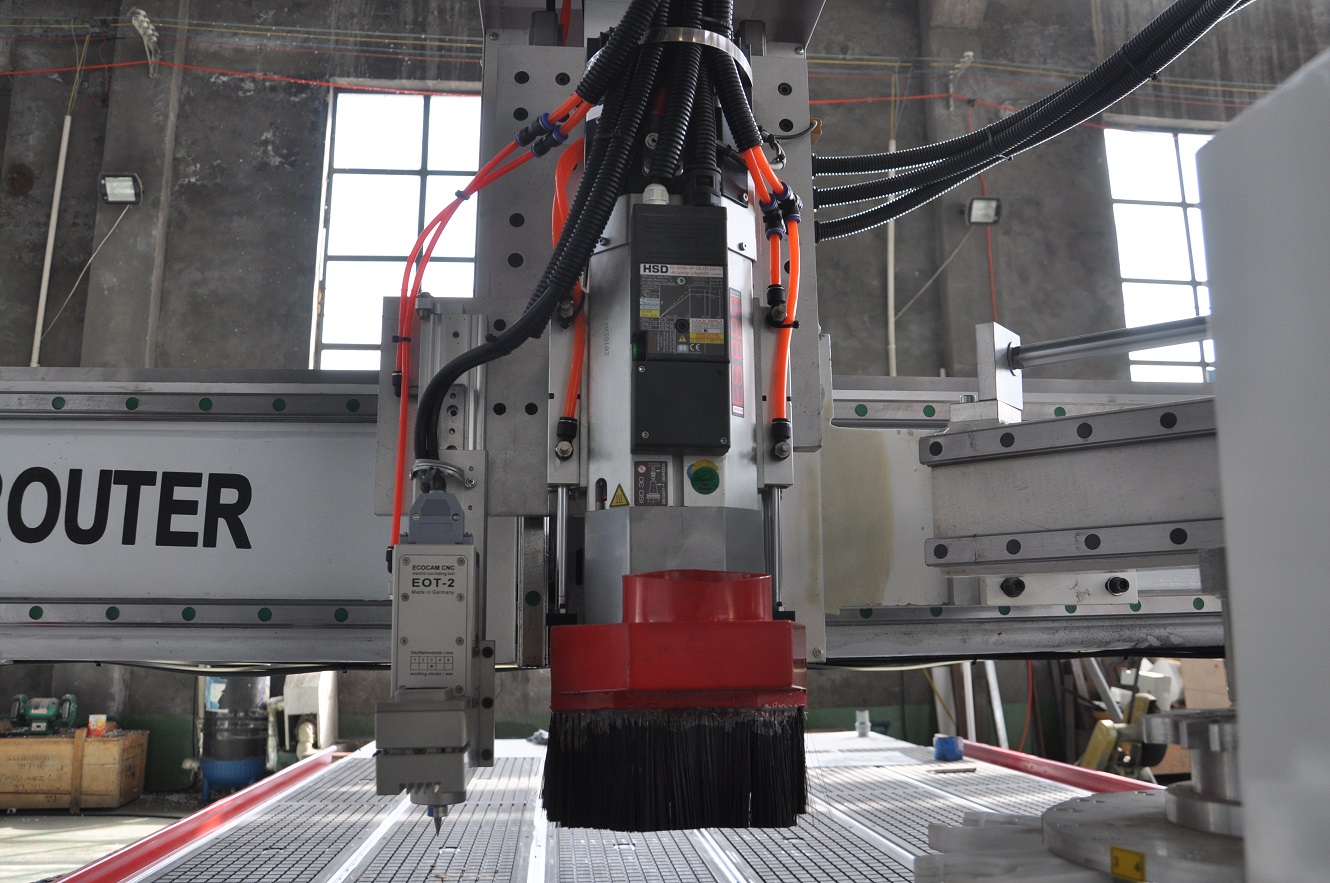

Система с использованием тангенсального ножа разработана специально для обеспечения точной резки гибких и полужестких материалов. Тангенсальный нож позволяет машине точно вырезать квадратные углы. Оптимально резать такие материалы как: гофрированный картон, ткань, резина можно используя тангенсальный нож. Станки нашли широкое применение в таких отраслях как: изготовление знаков (графика), обработка готовой продукции цифровой печати, упаковка, автомобильная, изготовление резиновых лодок, различных экспонатов и т.д.
|
В стандартную комплектацию входит только универсальный нож Drag Knife: |
||||
|
Модель: |
Тип привода: |
Мощность шпинделя, кВт: |
Размер стола, мм. : |
Цена в. ГРН. с НДС (в стандартной комплектации): |
|
1325 |
Шаговый |
3 кВт |
1300 х 2500 |
уточняйте цену у менеджера |
|
4,5 кВт |
уточняйте цену у менеджера |
|||
|
6 кВт |
уточняйте цену у менеджера |
|||
|
9 кВт
|
уточняйте цену у менеджера
|
|||
|
1325 |
Серво |
3 кВт |
уточняйте цену у менеджера |
|
|
4,5 кВт |
уточняйте цену у менеджера |
|||
|
6 кВт |
уточняйте цену у менеджера |
|||
|
9 кВт
|
уточняйте цену у менеджера
|
|||
|

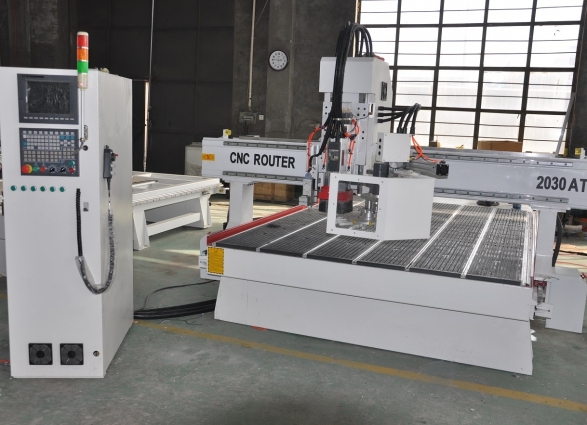

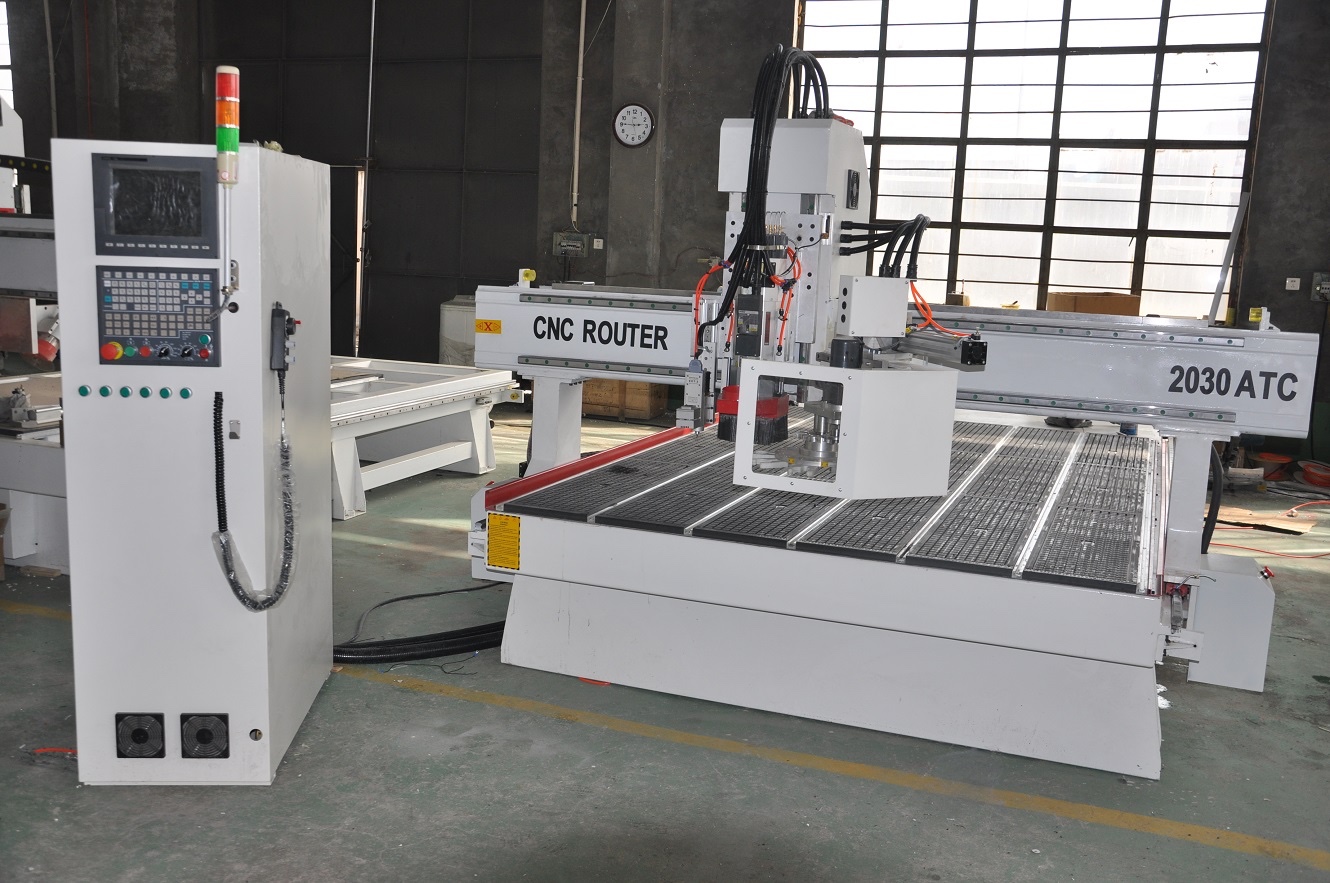

2030 |
Шаговый |
3 кВт |
2000 х 3000 |
уточняйте цену у менеджера |
|
4,5 кВт |
уточняйте цену у менеджера |
|||
|
6 кВт |
уточняйте цену у менеджера |
|||
|
9 кВт
|
уточняйте цену у менеджера
|
|||
|
2030 |
Серво |
3 кВт |
уточняйте цену у менеджера |
|
|
4,5 кВт |
уточняйте цену у менеджера |
|||
|
6 кВт |
уточняйте цену у менеджера |
|||
|
9 кВт
|
уточняйте цену у менеджера
|
|||
|
В полную комплектацию входят перечисленные ниже опции: |
Цена в ГРН в Китае на фабрике: |
|||
|
Инструмент биговки: |
уточняйте цену у менеджера |
|||
|
Kiss Cut: |
94500 ГРН. |
|||
|
Тангенсальный вибро-нож: |
102600 ГРН. |
|||
|
Итальянский шпиндель HSD на 9 кВт. |
152550 ГРН. |
|||
|
Камера: |
уточняйте цену у менеджера |
|||
|
Вакуумная помпа на 4 кВт Becker (производство Германия): |
уточняйте цену у менеджера |
|||
|
Пылеуловитель 3 кВт : |
уточняйте цену у менеджера |
|||
|
Устройство автоматической смены инструмента: |
уточняйте цену у менеджера |
|||
При использовании данного устройства в качестве резака, основными рабочими насадками являются:
✅ Creasing wheel (Pizza Wheel) - инструмент биговки (идет в комплекте)
✅ Drag Knife - универсальный нож (идет в комплекте)
✅ Kiss Cut Knife - нож Kiss Сut (для носечек и надрезов)

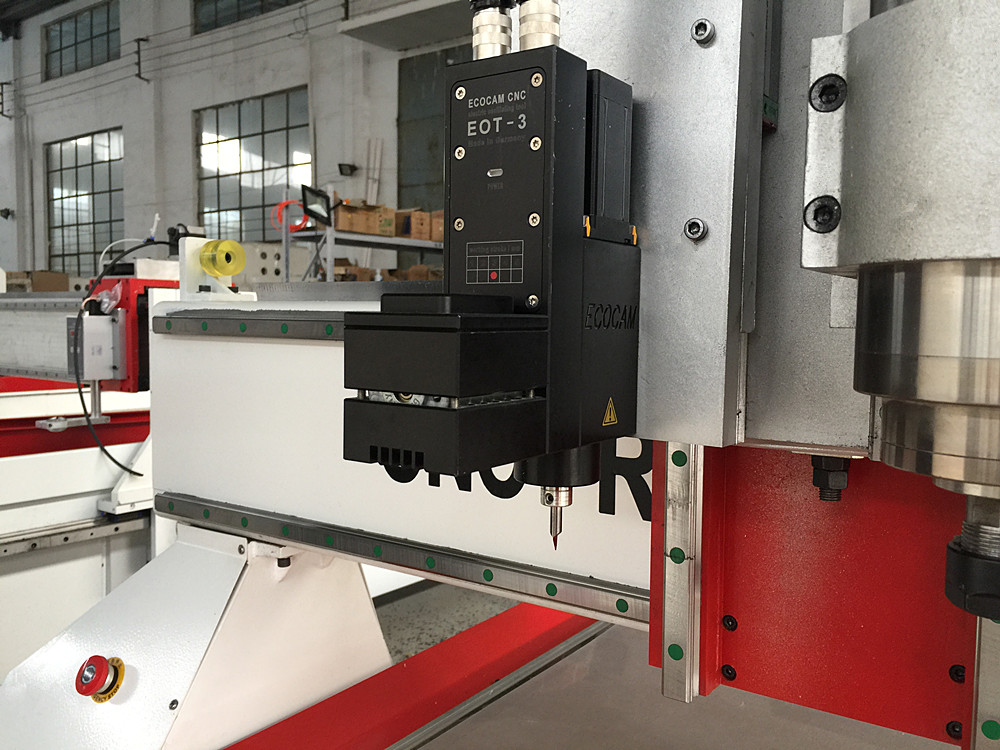

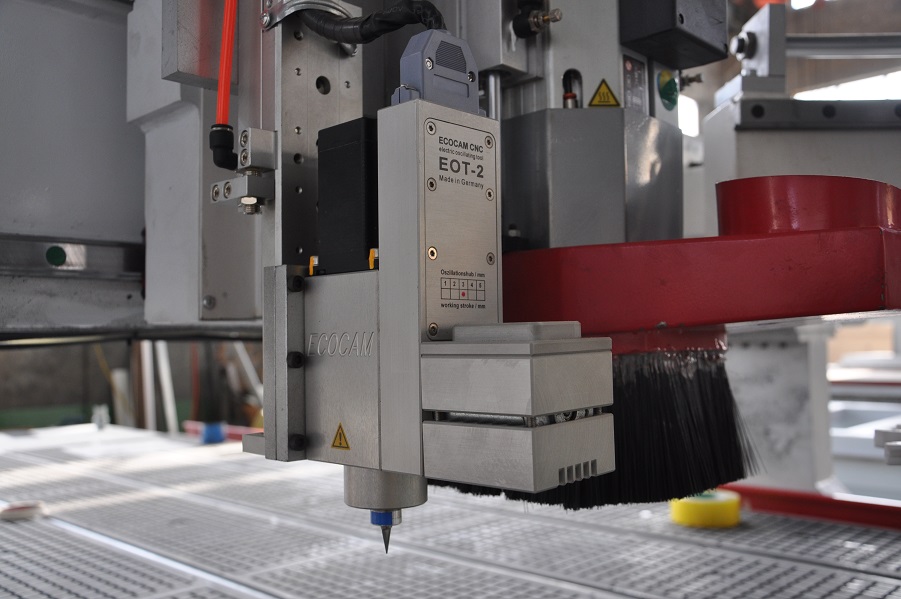

✅ Tangential Oscillating Knife - тангенсальный вибро-нож

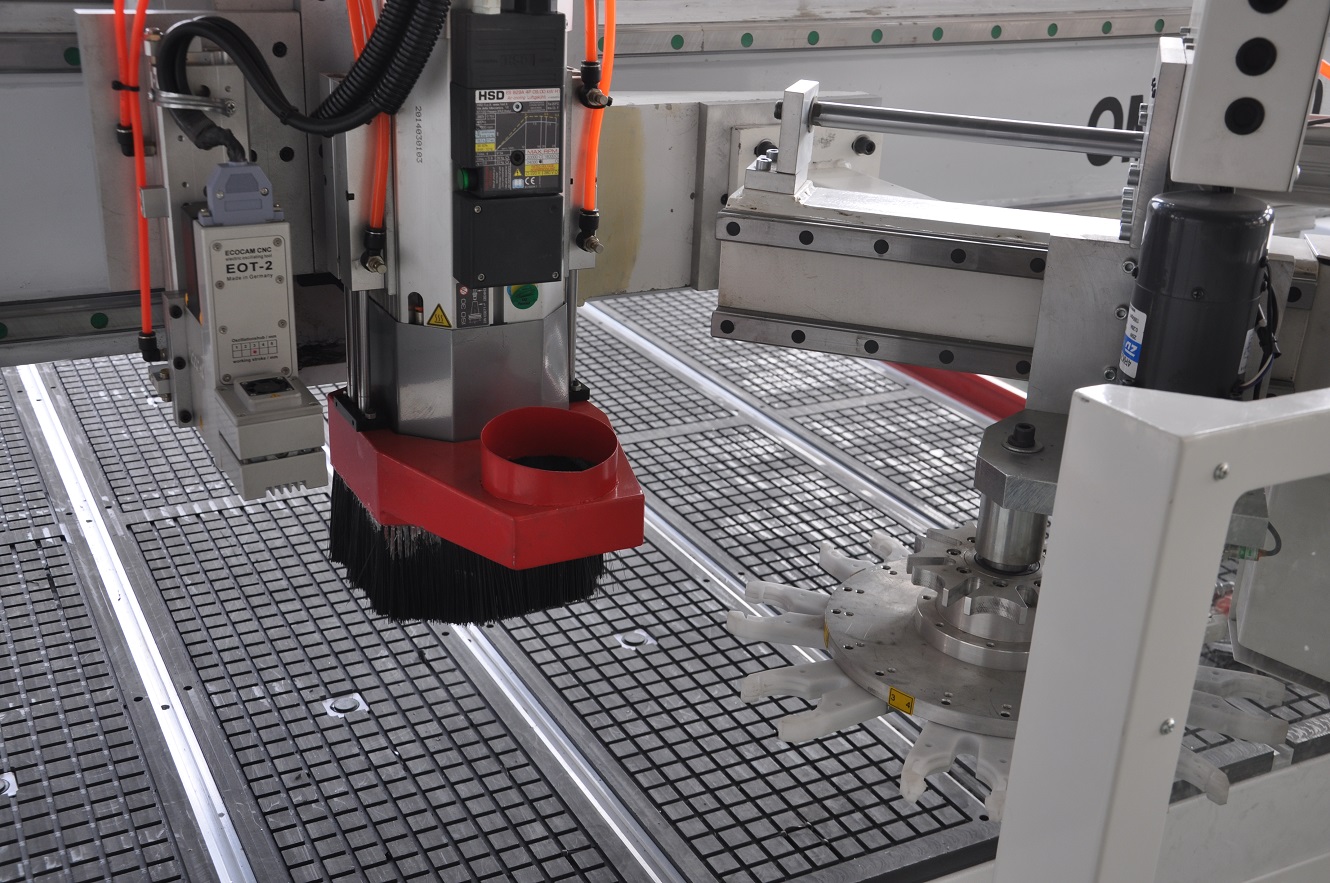

✅ ATC - автоматическая смена инструмента
Устройство поддерживает два основных режима: прямой резки и обработки фотографий.
Режим обработки с помощью камеры, включает два режима импорта файлов: извлечение контура GPG и импорт вектора DXF.
| X,Y-ОСИ РАБОЧЕЕ ПОЛЕ | 1300*2500 ,1500*3000 , 2000*3000 мм |
|---|---|
| Z-ось рабочий ход | 300 мм |
| МОЩНОСТЬ ШПИНДЕЛЯ | 9КВТ HSD ШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ, 24000 об/мин. |
| Точность Позиционирования | 0,02 мм |
| ТОЧНОСТЬ ПОВТОРНОГО ПОЗИЦИОНИРОВАНИЯ | +/- 0,05 мм |
| Максимальная скорость резки | 45 м/мин |
| СИСТЕМА ПРИВОДА X И Y ОСИ | МЕХАНИЗМ РЕЕЧНОЙ ПЕРЕДАЧИ, НАПРАВЛЯЮЩИЕ РЕЛЬСЫ КАЧЕНИЯ |
| Система привода Z | Шаро-винтовая пара, направляющая рельса качения |
| СТАНДАРТНАЯ РАБОЧАЯ ПОВЕРХНОСТЬ | АЛЮМИНИЕВЫЕ T-ОБРАЗНЫЕ СЛОТЫ СВЕРХУ БАКЕЛИТОВОЕ ПОКРЫТИЕ; ВАКУУМНЫЙ ПРИЖИМ |
| Рабочее напряжение | AC 380V/50/60Hz , 3PH; 220V, одно-или 3 фазный дополнительно |
| КОМАНДНЫЙ ЯЗЫК | G КОД & M CODE |
| Цанга | ER32, Максимальный диаметр 20 мм |
| СМЕНА ИНСТРУМЕНТА | BT30 ISO30, 8 /12 / 24 ПОЗИЦИИ |
| Система Управления | Syntec |
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ARTCAM |
