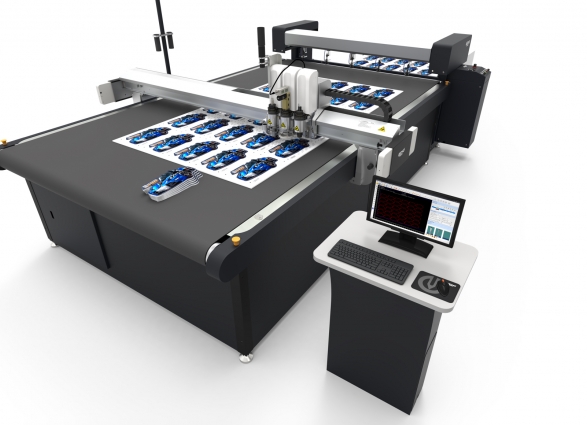

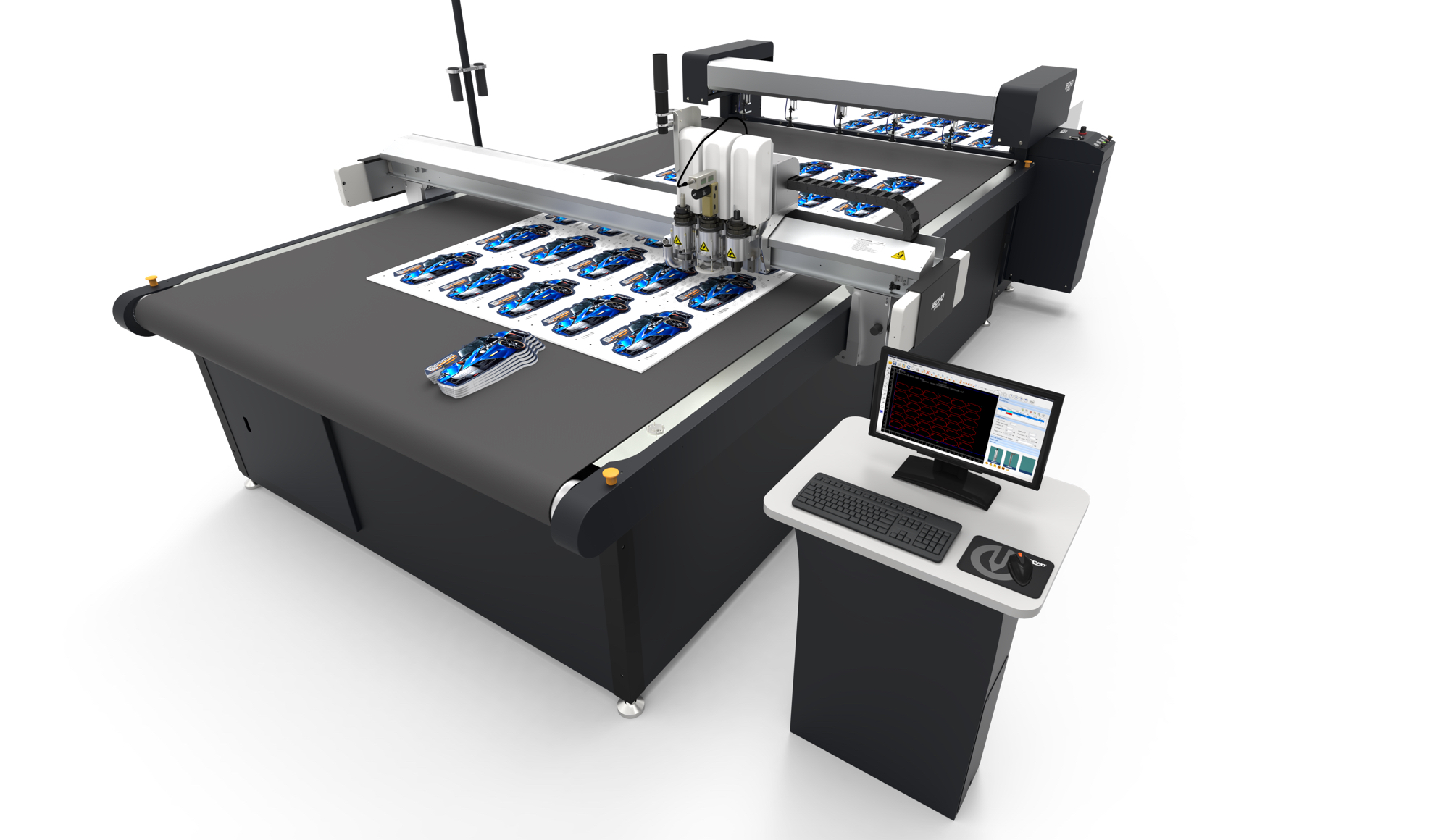

IEcho BK3-2517

Режущие плоттеры, производство компании iEcho (Китай). Компания с 20-летним опытом в производстве данного оборудования. Научно-исследовательский и опытно-конструкторский центр разработок находится в штате Юта (США). За  время своей работы компания может занести в свой послужной список более 20-ти национальных патентов, 30 авторских прав на программное обеспечение. Компания iEcho получила сертификаты от Международной организации по стандартизации (ISO9001) и Европейский сертификат соответствия (CE).



Это оборудование призвано решать задачи в таких отраслях как:



* текстильная



* рекламная



* автомобильная(обивка салона)



станки с высочайшей точностью способны обрабатывать композитные панели, картон, кожу, ПВХ и многие другие материалы.



Устройства производства iEcho работают по всему миру: в странах Европы, Америки, Африки и естественно Азии, уже установлены и в Украине.



Мы представляем Вашему вниманию станки серии BK3- это режущие системы - лучшее решение для различных отраслей промышленности.



Станки оснащены различными режущими инструментами:



  • осциллирующий пневмо-нож с тангенциально-контролируемым приводом;



  • простой пневмо-нож с тангенциально- контролируемым приводом;



  • маркирующее устройство и лазерный указатель;



  • устройство (биговка)



все они быстро и точно решают задачи по резке разных видов материалов.



Дополнительно о компании IEcho и ее устройствах Вы можете прочитать здесь /files/ck/file/quick-folder/prezentaciya_iecho.pdf и /files/ck/file/quick-folder/smartcut_sistemy.pdf



Показать больше
Характеристики
Технические параметры
Модель
IEcho BK3-2517
Макс. Скорость резки
1500 мм. / сек
Ускорение
1g
Точность резки
0,1 мм
Толщина материала для резки
50 мм
Питание
220V/50HZ либо 380V/50HZ
Мощность насоса
9 KW
Формат файлов
DXF, HPGL, PDF
Вакуумный прижим стола
Есть
Материалы для резки
ПВХ, картон, пробка, органическое стекло, кожа, резина, ткань, холст, и многие другие.

В стандартную комплектацию входит:



1) тангенциальное устройство (для тонкой резки)



2) инструмент для биговки диаметром (28мм/32мм/56мм) т.е. можно укомплектовать тремя видами на выбор, под разные задачи



3) электрический осциллирующий инструмент(для резки гофрированного картона).



BK3 – невероятно точная цифровая режущая система, способна показать себя в таких работах как: сквозная резка, насечка линий для легкого сгиба картонных изделий и маркировка с высокой скоростью и точностью.

С роботизированной  системой подачи и укладки готового изделия устройсво очень быстро выполняет поточные задачи.

Устройства BK3 – вполне подходят  для создания образцов с соблюдением точных размеров,промышленного  производство знаков, рекламы, различных сувенирных изделий а также продукции компаний, занимающихся упаковкой.



Автоматизированный  рабочий процесс IECHO позволяет работать устройсву в режиме 24/7 и обеспечивает максимальную эффективность в производтсве, сводя на min-ум энергетические затраты и участие оператора.



    1)    Материал может быть отправлен на площадь загрузки с помощью листовой подачи;

    2)    Подача материала на площадь резки с помощью автоматического конвейера

    3)    Система регистрации камерой (CCD) повышает точность резки

    4)    Работа с высокоскоростными инструментами резки

    5)   Завершенные образцы будут отправлены на стол сборки с помощью робота

    6)    Полностью автоматическая система минимизирует вмешательство оператора



Библиотека материалов:

* iBrightCut содержит огромную базу данных о материалах и их параметрах в различных отрослях;

* Пользователи могут найти полезные инструменты, лезвия и параметры опираясь на используемый материал;

* Библиотека так же может быть расширена вручную;

* Мощные функции графического редактора;

* iBrihtCut имеет функции CAD которые обычно используются в графической индустрии;

* С iBrightCut пользователи могут редактировать файлы и даже создавать новые.



Простые задачи:

* iBrightCut несет в себе мощнейшие функции для простых задач;

* Пользователи могут изучить все задачи BrightCut в течение часа.



Управление задачами:

* Пользователь может установить приоритет задач по резке опираясь на заказ;

* Проверить предыдущие записи и получить нужную задачу прям для резки.



Отслеживание пути реза:

* Пользователь может отследить движение резака

* Оценить время резки и обновить задачу для максимально прогресса резки



Дружелюбный  интерфейс пользователя:

* Пользователь может установить иконку опираясь на собственные привычки;

* Пользователь может установить позицию режущей головки после завершения работы;

* Пользователь может установить насос на автоматическое закрытие после завершения работы.



CutterServer Cloud Control Server



Пользователи могут насладиться быстрыми он-лайн сервисами через "облачный сервер", включающий в себя:



    1)    Дистанционная диагностика неисправностей: пользователь может получить дистанционную поддержку от инженера через сеть!



    2)    Дистанционное усовершенствование системы: пользователь может сам обновить систему через Cloud Control Center!



IECHO EOT (Electronic Oscillating Knife) –  вибронож для резки материалов мягкой и средней жесткости, доступен с глубиной реза в 1мм.



IECHO V-CUT –  инструмент идеально подходит для создания строительных макетов, задач дизайнеров при изготовлении изделий из пенопласта, а также для изготовления рекламных щитов. Инструмент может быть установлен для резки в пяти различных углах для различных нужд (0°, 15°, 22.5°, 30°, 45°).



IECHO UCT (Universal Cutting Tool) – универсальный инструмент для резки используется для сквозного материала с толщиной до 5мм, быстрый и дешевый.



IECHO CTT ( The Creasing Tool) – инструмент используется для создания гофрированного материала.



IECHO KCT ( Kiss Cut Tool) – инструмент для насечки  винила, фольги, пленки, тонкой бумаги, картона и других тонких материалов.



IECHO RZ – фреза с высокой скоростью вращения до 50000 вращений в минуту, обеспечивает высокую производительность на широком спектре материалов (твердые и мягкие).



IECHO DRT – управляемое роторное устройство для порезки текстиля.



IECHO POT ( Pneumatic Oscillating Tool) – пневматический осциллирующий инструмент управляется воздухом с колеблющейся частотой. Глубина реза   до 8 мм идеально подходит для резки твердых, плотных материалов. Он способен резать материалы до 50 мм толщиной.



                            Описание опций в возможной конфигурации Вашего режущего плоттера:

№п/п:

Название насадки:

Фото «старых»:

Фото новых:

Видео в YOU TUBE:

НАСАДКИ:

1

Электронное осциллирующее устройство EOT

https://www.youtube.com/results?search_query=iECHO+OSCILLATING

2

V - образный нож V-CUT

https://www.youtube.com/results?search_query=iECHO+V+CUT

3

Тангенциальное устройство UCT

https://www.youtube.com/results?search_query=iECHO+DRAG

4

 Инструмент биговки CTT

https://www.youtube.com/results?search_query=iECHO+CREASING+WHEEL

5

Инструмент для надсечек и надрезов KCT (Kiss Сut Tool)

https://www.youtube.com/results?search_query=iECHO+KISS+CUT

6

Фреза NSK (Япония), 350Вт, 60000 об./мин.  RZ



7

Управляемое роторное устройство для порезки текстиля DRT



8

Пневматический осциллирующий инструмент управляется воздухом с колеблющейся частотой POT



9

PRT - это апгрейд DRT с функцией  воздушного охлаждения





ОПЦИИ:

9

CCD камера регистратор



https://www.youtube.com/results?search_query=iECHO+ccd

10

Устройство безопасной остановки



https://www.youtube.com/watch?v=oP_5-JUjrYg

Подробную информацию по скорости резки Вы можете посмотреть здесь /files/ck/file/quick-folder/iecho_industries_related_material_and_blade_information.pdf
